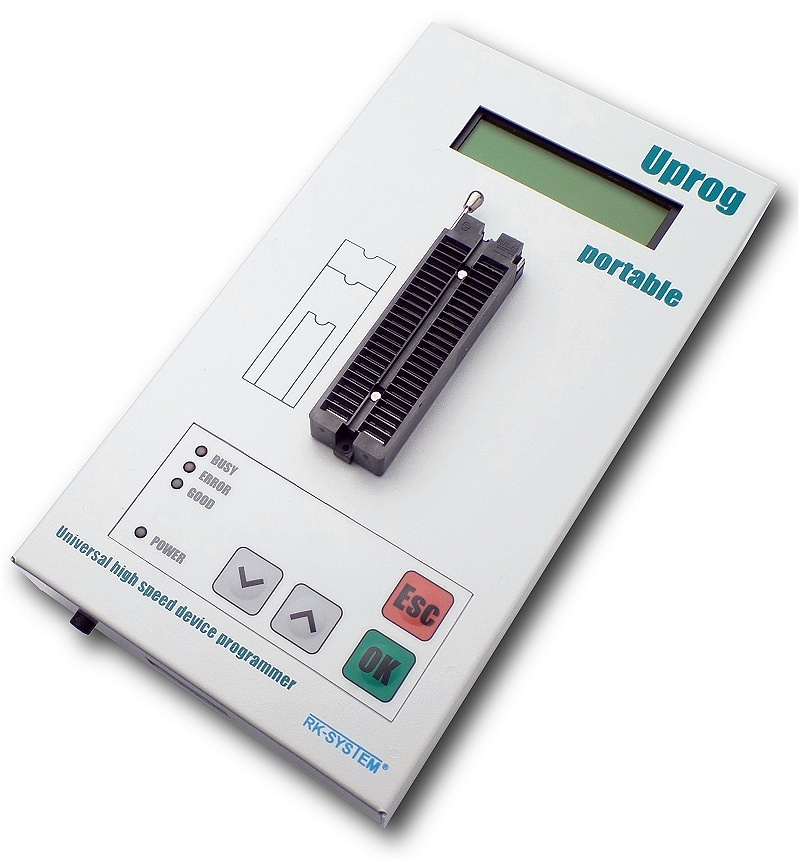

Programatory Uprog portable

Uprog portable jest udoskonaloną wersją programatora UprogHS 48 portable, ulepszona konstrukcja części sprzętowej ukierunkowana na maksymalną wydajność oraz wykorzystywanie interfejsu USB 2.0 w najszybszym trybie HighSpeed i zastosowanie specjalizowanego mikroprocesora opartego o układ FPGA o cyklu rozkazowym 20 ns, pozwoliły osiągnąć niezwykle krótkie czasy programowania, zbliżone do maksymalnych parametrów określonych przez producenta układu. Jest to jeden z najszybszych programatorów dostępnych na rynku.



Podstawowe cechy

  • praca samodzielna lub z komputerem PC
  • komunikacja z PC przez złącze USB - obsługa USB 2.0 (tryby HighSpeed i FullSpeed) oraz USB 1.1
  • wyświetlacz LCD i klawiatura
  • bardzo krótkie czasy programowania programowania dzięki zastosowaniu specjalizowanego mikroprocesora opartego na układzie FPGA o cyklu 20 ns
  • wbudowane złącze do programowania w systemie (ICP)
  • 100% uniwersalności podstawek. Każdy pin ma możliwość niezależnego wysterowania przez VPP: 0-30V, VCC: 0.8-8V, CLK: ~360Hz-24MHz, GND
  • programowanie układów w obudowach DIL bez dodatkowych adapterów
  • karty CompactFlash wykorzystywane w trybie pracy samodzielnej
  • rodziny obsługiwanych układów: EPROM, EEPROM, Flash, SPLD, CPLD, mikrokontrolery,
  • system zarządzania wersjami danych
  • funkcja Adapter Creator pozwala na pracę z adapterem dowolnego producenta
  • funkcja Pin Check sprawdzająca poprawny kontakt nóżek układu
  • Symulator pamięci 8 bitowych (opcja)
  • Symulator pamięci 16 bitowych (opcja)
  • Symulator pamięci SPI (opcja)
  • Ulogic - analizator stanów logicznych z funkcją generatora przebiegów cyfrowych (pattern generator) (opcja)
  • kolorowe diody LED: Power, Busy, Error, Good
  • wyłącznik zasilania
  • oprogramowanie dla systemów Windows 2000/XP/Vista/Win7/Win8 (systemy 32 i 64 bitowe) obsługujące wiele programatorów jednocześnie



Czasy programowania wybranych układów

Układ

Rozmiar

Programowanie

Odczyt, Weryfikacja

K9F1G08U0A

1Gbit

95s

85s

M29W800DB

8Mbit

11s (P+V)*

2s

AM29F040B

4Mbit

12s (P+V)*

2s

AT25F4096

4Mbit

16s

2s

29DL64DF

64Mbit

58s (P+V)*

8,5s


* - Algorytm programowania zawiera weryfikację
Przy pracy w trybie stand-alone czasy programowania mogą być dłuższe.


System zarządzania wersjami danych

Oprogramowanie Uprog2 umożliwia stworzenie projektu zawierającego kilka różnych zestawów danych dla każdego z układów, pozwala to w sposób swobodny zarządzać wersją programowanego hardware'u. Do zestawu danych można dołączyć opis tekstowy który może być opisem poszczególnych wersji lub dowolną notatką, na przykład instrukcją montażu. Po utworzeniu zestawu danych cały projekt można zapisać na kartę CompactFlash i przy pomocy klawiatury wybrać konkretny bufor danych. Opcja ta jest również użyteczna np. przy odczytywaniu zawartości różnych, już zaprogramowanych układów, w tybie stand-alone gdzie po każdym odczycie tworzony jest nowy data-set na karcie CompactFlash, umożliwiając łatwe zarządzanie plikami.



Programowanie w systemie (ang. in-circuit programming, ICP).

Programatory, analizatory, oscyloskopy, wyważarki

Widok złącza do programowania w systemie (in-circuit programming)

Programator jest wyposażony w złącze (14 pinów) pozwalające na bezpośrednie programowanie układów w systemie (ang. in-circuit programming). Programatror obsługuje interfejsy typu: SPI, I2C, BDM, JTAG, 1 WIRE, 3 WIRE, oraz inne rodzaje interface'ów występujących w układach typu: 8051, AVR, ST72, PIC, MSP430, CPLD Xilinx/Altera i innych. Złącze ICP znajduje się w przedniej części obudowy urządzenia, co ułatwia dostęp do programowanego ukłądu.


Cechy złącza ICP:
• regulowany poziom interfejsu programowania oraz napięcia programującego w zakresie: Vcc 1.8V - 5V, Vpp 5V - 14V
• możliwość zasilenia programowanego układu z programatora
• bardzo szybki transfer danych
• elastyczny sprzęg programatora z programowanym układem
• zabezpieczenie przeciwzwarciowe



Funkcja Adapter Creator

Programatory Uprog posiadają unikalną cechę pozwalającą na używania adapterów dowolnych producentów dla układów w obudowach innych niż DIP. Przy pomocy narzędzia Adapter Creator możliwa jest definicja konstrukcji adaptera lub, przy użyciu prostej sondy, zeskanowanie jej bezpośrednio z adaptera. Dzięki temu narzędziu użytkownik może w prosty sposób rozpoznać sposób budowy adaptera bez konieczności używania miernika lub analizy schematu oraz zapisać jego konstrukcję do pliku w celu póŸniejszego użycia w procesie programowania.



Pin Check - sprawdzanie poprawnego kontaktu nóżek układu.

Programatory Uprog posiadają możliwość sprawdzania poprawności styku miedzy programowanym układem a podstawką programatora. Dodatkowo wykrywają odwrotne włożenie układu do podstawki, co w wielu wypadkach kończy się uszkodzeniem programowanego układu lub programatora. Funkcja jest szczególnie istotna przy programowaniu układów jednokrotnego programowania, lub układów o dużej ilości wyprowadzeń, gdzie brak kontaktu na którejś z nóżek jest bardzo trudny do stwierdzenia i często uniemożliwia właściwe zaprogramowanie układu. Wykonanie funkcji PinCheck powoduje że Uprog automatycznie testuje, czy poszczególne nóżki układu scalonego dobrze kontaktują z podstawką programatora. Nie kontaktujące nóżki wskazywane są czerwoną strzałką. Uprog wykrywa odwrotne włożenie układu do podstawki programatora. Użytkownik widzi to w postaci wyświetlenia wszystkich niekontaktujących nóżek w kolorze czerwonym.



Symulator 8-bitowych pamięci EPROM (opcja).

Programatory, analizatory, oscyloskopy, wyważarki

Uprog portable jako symulator pamięci

Programator może zostać wyposażony w symulator pamięci EPROM o następujących właściwościach:
• symulacja pamięci od 2KB do 64KB (opcjonalnie do 256KB - po rozbudowie pamięci)
• krótki czas ładowania zawartości pamięci
• krótki czas dostępu: około 30ns
• możliwość resetu systemu mikroprocesorowego po załadowaniu danych
• zmienny poziom napięcia: od 1.8V do 5V



Symulator 16-bitowych pamięci EPROM (opcja).

Opcjonalnie dostępny jest symulator 16-bitowych pamięci EPROM o następujących właściwościach:
• symulacja pamięci 64KWords (opcjonalnie do 128KWords i 256KWords - po rozbudowie pamięci)
• krótki czas ładowania zawartości pamięci
• krótki czas dostępu: około 30ns
• możliwość resetu systemu mikroprocesorowego po załadowaniu danych
• zmienny poziom napięcia: od 1.8V do 5V



Symulator pamięci SPI (opcja).

Opcjonalnie dostępny jest symulator pamięci SPI o następujących właściwościach:
• symulacja pamięci 64KB
• krótki czas ładowania zawartości pamięci
• krótki czas dostępu: około 30ns
• możliwość resetu systemu mikroprocesorowego po załadowaniu danych
• zmienny poziom napięcia: od 1.8V do 5V



Ulogic - Analizator stanów logicznych (opcja).

Programatory, analizatory, oscyloskopy, wyważarki

Ulogic - analizator stanów logicznych na bazie Uprog portable

Podstawowe cechy:
• Ilość kanałów: 16.
• Maksymalna częstotliwość próbkowania: 200MHz (1).
• Rozmiar bufora 64K lub 256K (2) próbek na kanał.
• Krótki czas przesyłania danych do komputera.
• Możliwość podłączenia zewnętrznego zegara próbkującego.
• Podział bufora na "pre-trigger" i "post-trigger".
• Szeroki zakres możliwości wyzwalania: zboczem, poziomem sygnału lub kombinacją typu "and" lub "or".
• Możliwość opóŸnienia wyzwalania.
• Sygnalizacja wyzwolenia diodą LED i dŸwiękiem.
• Impedancja wejściowa: 470kΩ.
• Funkcja „cyfrowej lupy” (booster) pozwalająca na próbkowanie sygnału cyfrowego w obszarze triggera (12K próbek) z podwojoną częstotliwością.
• Analizator protokołów szeregowych: RS-232, SPI, I2C, 1-wire, CAN* (* - dostępne wkrótce).
• Analiza automatu stanów.
• Analizator kodów mnemonicznych procesora.
• Możliwość porównywania kilku przebiegów (trzy niezależne bufory).
• Generator sygnałów cyfrowych (pattern genetrator).
• Programowany generator sygnału prostokątnego.

Uogic jest analizatorem stanów logicznych zbudowanym na bazie programatora Uprog. Podłączając niewielkich rozmiarów adapter wprost do podstawki programatora otrzymujemy wysokiej klasy narzędzie pomiarowe.

Uwagi:
1. Częstotliwość próbkowania uzyskiwana jest w ograniczonym zakresie bufora (12K próbek w pobliżu kursora T) przy włączonej opcji „Booster”.
2. Dostępne po rozszerzeniu pamięci.



Parametry techniczne przyrządu Ulogic

Parametry techniczne przyrządu Ulogic

Specyfikacja

Częstotliwości próbkowania

200MHz1, 100MHz, 50MHz, 40MHz1, 20MHz, 10MHz, 5MHz, 4MHz1, 2MHz,1MHz, 500kHz, 400kHz1, 200kHz, 100kHz, 50kHz, 40kHz1, 20kHz, 10kHz, 5kHz, 4kHz1, 2kHz, 1kHz, 500Hz, 400Hz1, 200Hz

Wejścia cyfrowe

16 kanałów, dopuszczalny zakres napięć: od -50V do 50V

Bufor danych

regulowany: 16384, 32768, 65536, 1310722, 2621442 próbek

Warunki wyzwalania

Edge - wyzwolenie po zarejestrowaniu zbocza: narastającego, opadającego, dowolnego; Edge, skip N - wyzwolenie następuje po zarejestrowaniu N-tego zbocza (narastającego lub opadającego); Pattern - wyzwolenie po zarejestrowaniu określonej kombinacji stanów: 1, 0 lub dowolnego; Edge and (or) Pattern - kombinacja wyzwalania Edge i Pattern typu "i", "lub"; Ręczny - wyzwolenie wymuszone przez użytkownika

Poziom wyzwalania

Regulowana wartość napięcia odpowiadająca stanowi wysokiemu (threshold) w następujących standardach: 5V (TTL), 3.3V, 2.5V, 1.8V

OpóŸnienie wyzwalania

Capture Delay - rejestracja danych następuje po określonym czasie od momentu wyzwolenia, zależnym od częstotliwości próbkowania

Bufor Pre- i Post Trigger

Rozmiar buforów rejestrujących dane przed i po wystąpieniu wyzwolenia, płynnie regulowany

Wejście zegara

Próbkowanie z wykorzystaniem zewnętrznego sygnału zegarowego. Maksymalna częstotliwość zegara zewnętrznego: 10MHz.

Oprogramowanie

Łatwa w obsłudze aplikacja systemu Windows, wszystkie najważniejsze opcje i parametry dostępne z głównego okna programu. Cechy: zmiana nazwy/kolejności/dostępności kanałów, kursory pomiarowe, powiększanie przebiegów, opcje szukania kombinacji stanów, wydruk sygnałów, możliwość grupowania kanałów i analizy stanów zdefiniowanych przez użytkownika, analiza protokołów szeregowych, zapis konfiguracji i przebiegów do pliku.

Wymagania sprzętowe

Komputer PC z systemem Windows 2000 lub nowszym, dostępny port USB, minimalna rozdzielczość ekranu: 1024 x 768 punktów.


Uwagi:
Częstotliwość próbkowania uzyskiwana jest w ograniczonym zakresie bufora (12K próbek w pobliżu kursora T) przy włączonej opcji „Booster”.
Dostępne po rozszerzeniu pamięci.


Generator sygnałów cyfrowych, Pattern generator (opcja)

Generator sygnałów cyfrowych (ang. pattern generator) służy do testowania i uruchamiania urządzeń cyfrowych. Dzięki elastycznemu i wygodnemu w użyciu edytorowi sygnałów cyfrowych użytkownik może zdefiniować dowolną sekwencję pobudzeń układu cyfrowego na 16 wyjściowych liniach urządzenia. Generowane przebiegi odpowiadają ogólnie przyjętym standardom sygnałów cyfrowych. Poza możliwością zdefinowania dowolnej sekwencji pobudzeń, użytkownik może również określić poziom napięcia wyjściowego sygnałów.

Podstawowe cechy:
• Ilość kanałów: 16.
• Zakres częstotliwości pracy: 100MHz (zmiana stanu co 10ns) - 200Hz.
• Maksymalny rozmiar bufora: 64K próbek (opcjonalnie 256K próbek).
• Płynnie regulowana długość bufora w zakresie od 1 do maksymalnego rozmiaru.
• Możliwość zapisu zdefiniowanych sygnałów na dysk do póŸniejszego wykorzystania.
• Dostępne tryby pracy:
- Auto - generacja zdefiniowanych przebiegów,
- Repeat - cykliczna generacja przebiegów po sygnale wyzwolenia,
- Single - pojedyncza generacja przebiegów po sygnale wyzwolenia.
• Regulowany poziom sygnału wyjsciowego: 1.8V, 2.5V, 3.3V, 5V (TTL).
