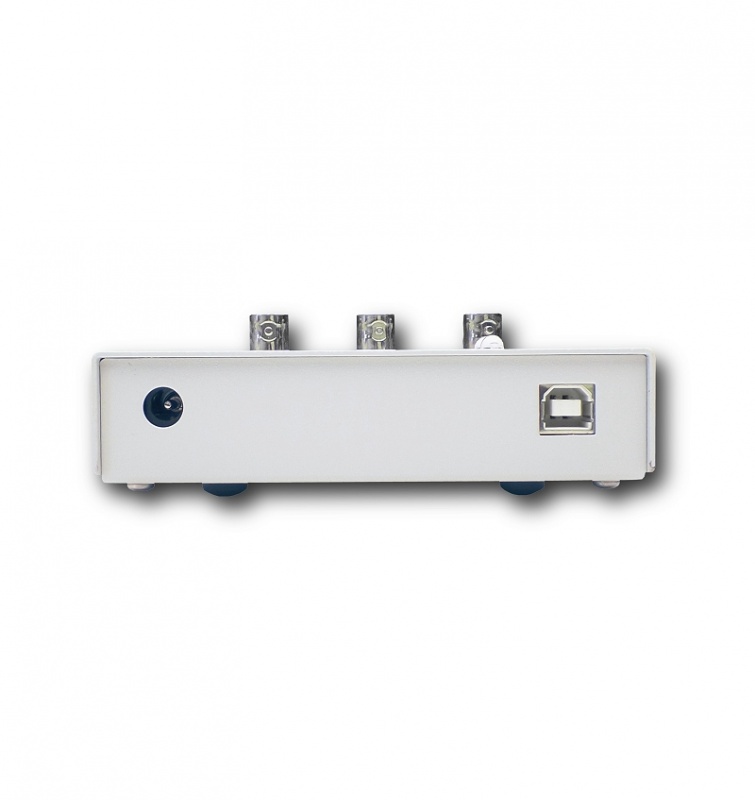

Oscyloskopy, analizatory stanów ScopeDAQ 12

ScopeDAQ 12 jest dwukanałowym oscyloskopem cyfrowym o maksymalnej częstotliwości próbkowania 100MHz i rozdzielczości przetwornika 12 bitów. W przypadku pomiarów realizowanych przy jednoczesnym użyciu obu kanałów wejściowych maksymalna częstotliwość próbkowania wynosi 2x50MHz. Podstawowa wersja przyrządu posiada bufor o rozmiarze 128K próbek na kanał, lecz może on zostać powiększony do 512K, dając możliwość rejestracji większej ilości danych. ScopeDAQ 12 jest idealnym rozwiązaniem w sytuacjach gdy w aplikacji pomiarowej wymagana jest wyższa niż 8 bitowa rozdzielczość przyrządu pomiarowego.



Podstawowe cechy

  • maksymalna częstotliwość próbkowania 100MHz
  • 2 kanały analogowe
  • rozdzielczość przetwornika: 12 bitów
  • rozmiar bufora danych: 128KB lub 512KB (opcja)
  • zakres pomiarowy: +/-10V (sonda 1:1)
  • pasmo analogowe: 120MHz
  • rozbudowany system wyzwalania
  • analizator widma - FFT
  • plot X-Y
  • proste w użytkowaniu oprogramowanie



Parametry techniczne przyrządu

Parametry techniczne przyrządu

Częstotliwości próbkowania

100MHz*, 50MHz, 20MHz, 10MHz, 5MHz, 2MHz, 1MHz, 500kHz, 200kHz, 100kHz, 50kHz, 20kHz, 10kHz, 5kHz, 2kHz, 1kHz, 500Hz, 200Hz * przy jednym kanale analogowym

Wejścia analogowe

2 kanały analogowe zakresy pomiarowe: 2V/dz, 1V/dz, 500mV/dz, 200mV/dz, 100mV/dz, 50mV/dz (5 działek, sonda 1:1) maksymalny zakres pomiarowy: 10V (sonda 1:1) przetwornik 12-bitowy pasmo analogowe: 120MHz typ wejścia: AC lub DC impedancja wejściowa: 1MOhm, 15pF

Bufor danych

regulowany: 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536, 131072, 262144*, 524288* próbek * dostępne po rozszerzeniu pamięci

Warunki wyzwalania

Wyzwalanie poziomem sygnału (zbocze narastające lub opadające) z regulacją poziomu redukcji szumu, zewnętrzne wejście wyzwalające.

Poziom wyzwalania

Poziom wyzwalania analogowego regulowany w pełnym zakresie pomiarowym

Opóźnienie wyzwalania

Capture Delay - rejestracja danych następuje po określonym czasie od momentu wyzwolenia, zależnym od częstotliwości próbkowania

Bufor Pre- i Post Trigger

Rozmiar buforów rejestrujących dane przed i po wystąpieniu wyzwolenia, płynnie regulowany

Zasilanie

port USB (opcjonalnie zewnętrzny zasilacz 5V/1A)

Wymiary zewnętrzne

Szerokość: 110mm, długość: 130mm, wysokość: 42mm

Oprogramowanie

Łatwa w obsłudze aplikacja systemu Windows, wszystkie najważniejsze opcje i parametry dostępne z głównego okna programu. Cechy: kursory pomiarowe (napięcia, czasu, częstotliwości), sygnały wzorcowe, powiększanie przebiegów, wydruk sygnałów, zapis konfiguracji i przebiegów do pliku.

Wymagania sprzętowe

Procesor klasy Pentium II, dostępny port USB, minimalna rozdzielczość ekranu: 800 x 600 punktów (High Color).

Skład zestawu

Oscyloskop cyfrowy ScopeDAQ12, zasilacz (opcjonalnie), kabel USB, płyta CD z oprogramowaniem
